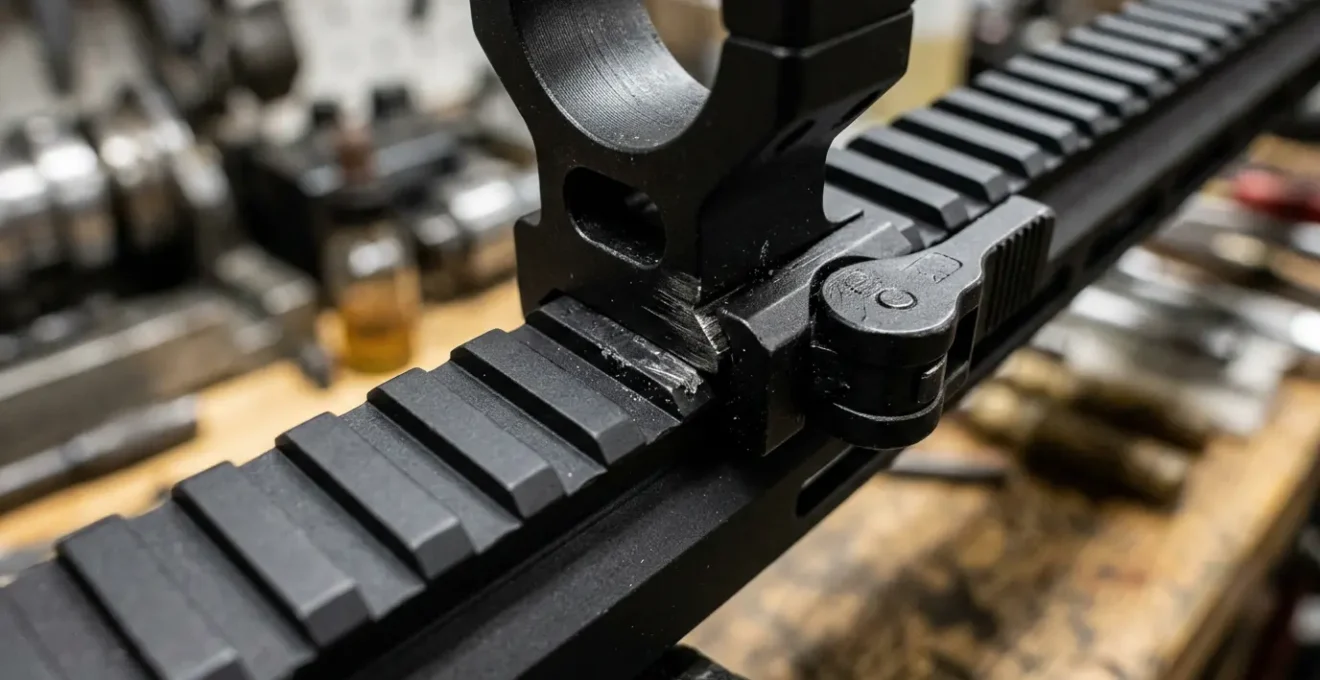

Picatinny vs Weaver : pourquoi confondre ces deux standards peut endommager vos accessoires ?

Vous venez d’acquérir une lunette de dernière génération et vous tentez de la monter sur l’embase Weaver de votre carabine favorite. L’accessoire semble s’adapter, mais un léger jeu persiste. Un tour de vis supplémentaire et tout paraît stable. Cette situation, familière pour de nombreux tireurs et amateurs d’armes, cache un risque bien plus profond qu’une simple question de compatibilité. On lit souvent que la seule différence entre le standard Picatinny et le Weaver réside dans la largeur des fentes. Cette simplification est dangereuse.

Le débat ne se limite pas à des mesures. Il s’agit avant tout d’une question de normes, de tolérances d’usinage et de physique des matériaux. Confondre ces deux interfaces n’est pas une simple approximation, c’est ignorer les principes d’ingénierie qui garantissent la sécurité, la répétabilité du tir et la longévité de votre précieux équipement. Un montage n’est pas un simple support ; c’est une interface mécanique soumise à des forces de recul considérables, où chaque micromètre de jeu peut avoir des conséquences destructrices.

Cet article propose de dépasser la comparaison dimensionnelle classique. En adoptant une approche d’ingénieur, nous allons disséquer les contraintes mécaniques en jeu. Nous analyserons pourquoi un serrage « au feeling » peut ruiner une optique, comment les nouveaux standards comme le M-LOK optimisent le rapport poids/rigidité, et en quoi le respect des couples de serrage n’est pas une suggestion, mais une nécessité absolue. L’objectif est de vous armer de connaissances techniques pour faire des choix éclairés et garantir l’intégrité structurelle de votre système d’arme complet.

Pour aborder ce sujet avec la rigueur qu’il mérite, nous allons explorer en détail les aspects mécaniques et ergonomiques qui régissent la fiabilité d’un montage. Le sommaire ci-dessous vous guidera à travers ces points essentiels.

Couple de serrage : pourquoi respecter les Nm recommandés évite de fissurer votre rail ?

Le couple de serrage n’est pas une recommandation arbitraire, mais une donnée physique critique qui définit la tension appliquée à une vis et, par conséquent, la force de serrage exercée sur les composants. Un serrage insuffisant entraîne des micro-mouvements sous l’effet du recul, provoquant une perte de zéro progressive et une usure prématurée des surfaces par martelage. À l’inverse, un sur-serrage est encore plus destructeur. Il peut dépasser la limite d’élasticité du matériau, que ce soit l’aluminium du rail ou l’acier des colliers.

Lorsque vous serrez une vis au-delà de la valeur recommandée, vous créez des contraintes internes excessives. Pour un rail en aluminium, cela peut se traduire par des fissures de fatigue partant des angles vifs des fentes Picatinny ou, pire, par un écrasement localisé du matériau qui compromet définitivement la planéité de l’interface. Pour les colliers, le risque est de déformer le tube de la lunette, comme nous le verrons plus loin. Il est fondamental de comprendre que la solidité d’un montage ne vient pas d’un serrage maximal, mais d’un serrage optimal et uniforme.

Les fabricants spécifient ces valeurs avec précision. Par exemple, les recommandations d’experts pour des montages d’optiques indiquent des valeurs typiques de 1,7 Nm pour des colliers en aluminium et 3 Nm pour ceux en acier. Ces chiffres ne sont pas interchangeables et dépendent de la résistance des matériaux et du diamètre des vis. Utiliser une clé dynamométrique n’est donc pas un luxe, mais l’unique méthode pour garantir que vous appliquez la bonne précontrainte sans endommager les composants. C’est l’assurance d’un montage qui reste stable tir après tir, sans compromettre l’intégrité structurelle de votre arme et de vos accessoires.

M-LOK vers Picatinny : comment ajouter un rail sans alourdir inutilement le garde-main ?

Le rail Picatinny (MIL-STD-1913) a longtemps été le standard incontesté pour sa robustesse et son universalité. Cependant, sa conception « quad rail », avec quatre rails sur toute la longueur, présente un inconvénient majeur : le poids et l’encombrement. Chaque fente et chaque angle vif ajoutent de la matière non essentielle là où aucun accessoire n’est monté. En réponse à ce problème, des systèmes de fixation modulaires comme le M-LOK (Modular Lock) ont été développés, représentant une évolution d’ingénierie significative.

L’approche du M-LOK est minimaliste : au lieu d’imposer un rail, il offre des fentes discrètes où l’utilisateur peut fixer de courtes sections de rail Picatinny ou des accessoires directement, uniquement là où c’est nécessaire. Le résultat est une réduction drastique du poids et un profil de garde-main beaucoup plus fin et ergonomique. Une comparaison parlante est celle des garde-mains BCM : un modèle QRF-10 quad rail Picatinny pèse 12,1 onces, tandis que son équivalent M-LOK, le MCMR, ne pèse que 6,6 onces, soit près de la moitié du poids pour une même longueur.

Cette modularité offre un avantage de poids évident, mais aussi un gain en confort de prise en main (C-Clamp). Pour l’amateur souhaitant optimiser son arme, l’ajout d’une section de rail Picatinny sur un garde-main M-LOK est la solution la plus intelligente. Cela permet de conserver un garde-main léger et confortable tout en garantissant une compatibilité parfaite pour les accessoires existants. Le tableau suivant synthétise les avantages de chaque système.

Cette comparaison montre clairement que le M-LOK offre une solution plus moderne et adaptable, tandis que le Picatinny reste une référence pour sa compatibilité universelle.

Montage amovible (QD) : la précision est-elle conservée après démontage et remontage ?

Les systèmes de montage rapide, ou « Quick Detach » (QD), répondent à un besoin tactique et pratique : pouvoir retirer et remettre une optique sans perdre le réglage initial (le « zéro »). La question de la conservation de la précision est au cœur de leur conception. La réponse dépend entièrement de la qualité d’usinage et de la conception mécanique du système de verrouillage. Un montage QD bas de gamme ne sera jamais fiable.

Le défi technique est de garantir que l’optique retourne exactement à la même position, avec les mêmes contraintes de serrage, à chaque remontage. Les meilleurs systèmes y parviennent grâce à deux principes. Premièrement, ils utilisent une large surface de contact avec le rail Picatinny, souvent sur plusieurs fentes, pour distribuer la force de recul. Deuxièmement, leur mécanisme de levier est conçu pour appliquer une force de serrage constante et reproductible. C’est la tolérance d’ajustement entre la barrette de recul du montage et la fente du rail qui est critique.

Colliers A.R.M.S. Picatinny 30mm tout acier, ils permettent le montage d’une lunette classique avec un démontage rapide par leviers et un excellent retour à zéro

– ESP France, Description technique colliers A.R.M.S.

Un montage de qualité, comme ceux cités par des spécialistes, est usiné avec des tolérances très serrées pour s’ajuster parfaitement aux spécifications MIL-STD-1913. Au remontage, la barrette de recul vient buter contre l’avant de la fente Picatinny, éliminant tout jeu longitudinal. Les leviers, une fois verrouillés, exercent une pression latérale calibrée. Le « retour à zéro » dépend donc de cette capacité du montage à se repositionner de manière identique contre ces surfaces de référence. Pour vérifier la fiabilité d’un système QD, un protocole simple peut être mis en place :

1. Tir 1 : Établir le zéro de référence sur une cible à 100m.
2. Démonter complètement le système QD.
3. Remonter l’optique en appliquant toujours la même pression sur les leviers et en poussant le montage vers l’avant avant de serrer.
4. Tirs 2 et 3 : Vérifier le point d’impact. Une déviation inférieure à 1 MOA (Minute of Angle) est généralement considérée comme un excellent retour à zéro.
5. Tirs 4 et 5 : Confirmer la constance du groupement pour s’assurer que le montage est stable.

Aluminium aéronautique ou polymère : quel rail résiste le mieux au recul d’un calibre 12 ?

Le choix du matériau pour un rail d’accessoire n’est pas anodin, surtout lorsqu’il est soumis aux contraintes extrêmes du recul d’un calibre puissant comme le 12. Les deux principaux concurrents, l’aluminium de qualité aéronautique (type 6061-T6 ou 7075-T6) et les polymères renforcés, offrent des propriétés mécaniques très différentes. Le choix optimal dépend de l’application et de la contrainte principale à laquelle le rail sera soumis.

L’aluminium aéronautique, généralement anodisé pour une meilleure résistance à la corrosion et à l’abrasion, est le standard pour sa grande rigidité et sa résistance à la traction. Sa rigidité garantit qu’il ne fléchira pas sous le poids d’une optique lourde ou sous l’effet de chocs. C’est le matériau de choix pour les rails supérieurs (receivers) et les garde-mains où une stabilité dimensionnelle absolue est requise pour maintenir le zéro d’une lunette. Sa faiblesse relative est sa faible capacité d’amortissement des vibrations.

À l’opposé, le polymère renforcé de haute qualité, comme celui utilisé par des fabricants renommés, présente un avantage biomécanique majeur : sa capacité à absorber les vibrations. Selon des tests industriels, le polymère renforcé absorbe jusqu’à 30% des vibrations haute fréquence générées par le tir. Pour un calibre 12, où le pic de recul est violent mais bref, cette capacité d’amortissement peut réduire la fatigue du matériel et du tireur. Bien que moins rigide que l’aluminium, un rail en polymère bien conçu est suffisamment robuste pour monter des accessoires légers comme une lampe ou une poignée. Sur un fusil à pompe, il peut même être préférable pour des accessoires non optiques, car il transmettra moins de chocs.

Rehausse de rail : quand est-elle indispensable pour aligner votre optique avec votre œil ?

Une rehausse de rail (ou « riser ») est une pièce souvent négligée, mais pourtant fondamentale pour l’ergonomie et l’efficacité du tir. Sa fonction est simple : élever la ligne de visée de l’optique pour qu’elle s’aligne naturellement avec l’œil du tireur dans sa position de tir. Utiliser une rehausse n’est pas une question de préférence, mais souvent une nécessité dictée par l’équipement porté et la morphologie du tireur. Une mauvaise hauteur d’optique force le tireur à contorsionner son cou, créant une tension musculaire qui nuit à la stabilité et à la rapidité d’acquisition de la cible.

La hauteur « standard » d’un montage (co-witness) est conçue pour un tir sans équipement particulier, permettant un contact franc de la joue sur la crosse. Cependant, dès que des équipements interviennent, cette hauteur devient insuffisante. Par exemple, le port d’un casque balistique, de protections auditives volumineuses ou d’un masque à gaz empêche physiquement le tireur d’abaisser suffisamment sa tête. La rehausse devient alors indispensable pour dégager l’espace nécessaire et permettre une prise de visée droite et confortable.

Le choix de la hauteur de la rehausse est donc une décision technique qui doit correspondre à une configuration précise. Le tableau suivant, basé sur les standards observés, donne des indications claires sur les hauteurs recommandées.

En définitive, la rehausse est un composant d’interface critique qui adapte le système d’arme à la biomécanique de l’utilisateur. Une bonne hauteur d’optique est synonyme de confort, de rapidité et, in fine, de précision.

Montage de lunette : pourquoi un serrage sans clé dynamométrique peut ruiner votre optique ?

Le tube d’une lunette de visée est une pièce mécanique de haute précision. À l’intérieur, des lentilles sont maintenues dans un alignement parfait pour garantir la clarté de l’image et la fiabilité des réglages de dérive et d’élévation. Cet ensemble est fragile. Appliquer une force de serrage excessive ou inégale avec les colliers de montage est le moyen le plus sûr de compromettre définitivement cette intégrité mécanique.

Lorsque vous serrez les vis des colliers sans clé dynamométrique, vous vous fiez à votre « sensation », une mesure subjective et notoirement peu fiable. Le risque principal est de dépasser la limite d’élasticité du tube en aluminium de la lunette. Un sur-serrage, même léger, ne va pas simplement « tenir » la lunette plus fermement ; il va l’écraser. Les données techniques des fabricants d’optiques sont sans appel : un sur-serrage de seulement 0,5 Nm au-delà des 2 Nm recommandés peut ovaliser un tube de 30mm.

Cette déformation, souvent invisible à l’œil nu, a des conséquences catastrophiques. Un tube ovalisé va exercer une pression inégale sur les lentilles internes et le mécanisme de tourelles. Cela peut provoquer un déplacement des lentilles, rendant l’image floue sur les bords ou créant des aberrations chromatiques. Plus grave encore, cela peut bloquer le mécanisme de réglage des tourelles, rendant tout ajustement du zéro impossible. La lunette perd sa capacité à « suivre » les clics de manière fiable. En bref, un excès de serrage transforme une optique de précision en un tube métallique inutile et coûteux. La clé dynamométrique n’est pas une option, c’est l’outil indispensable pour préserver votre investissement.

Lapping des colliers : est-il nécessaire de roder l’intérieur des anneaux pour ne pas tordre le tube de la lunette ?

Le « lapping » ou rodage des colliers est une technique traditionnelle consistant à polir la surface interne des anneaux de montage avec une pâte abrasive pour garantir un alignement parfait et une surface de contact maximale avec le tube de la lunette. L’objectif est d’éliminer les imperfections d’usinage et les défauts d’alignement entre les deux colliers, qui pourraient induire une contrainte de flexion sur le tube de l’optique. La question de sa nécessité aujourd’hui est cependant pertinente.

Historiquement, avec des techniques d’usinage moins précises, le lapping était souvent indispensable. Cependant, l’avènement des machines à commande numérique (CNC) a changé la donne. Les accessoires de qualité sont aujourd’hui usinés avec une très grande précision. Comme le soulignent des fabricants comme PrimaLuceLab, « les accessoires de la gamme PLUS sont usinés avec une grande précision grâce à des machines CNC, puis traités et anodisés afin de garantir leur résistance ». Pour des colliers de bonne facture ou un montage monobloc, les surfaces sont déjà parfaitement alignées et lisses, rendant le lapping non seulement inutile, mais potentiellement contre-productif s’il est mal exécuté (enlèvement de matière excessif ou asymétrique).

Plutôt que de procéder à un rodage systématique, une approche d’ingénieur consiste à d’abord poser un diagnostic. Un lapping ne doit être envisagé que si un défaut d’alignement est objectivement constaté. Pour cela, une méthode rigoureuse est préférable à une action abrasive aveugle.

Poignée verticale ou angulaire : laquelle améliore vraiment le contrôle de votre arme longue ?

Le choix entre une poignée verticale et une poignée angulaire va bien au-delà de l’esthétique. Il s’agit d’une décision qui a des implications directes sur la biomécanique du tir, le contrôle du recul et la fatigue musculaire. Chaque type de poignée favorise une technique de prise en main spécifique, avec des avantages et des inconvénients selon la situation de tir.

La poignée verticale favorise une prise en « poing fermé », similaire à la tenue d’un marteau. Cette prise offre un levier puissant pour contrer le relèvement du canon lors de tirs rapides et pour manipuler l’arme dans des espaces confinés (CQB). Cependant, elle tend à concentrer la fatigue sur les muscles de l’avant-bras et peut créer une tension au niveau du poignet. Elle est efficace pour la stabilité brute mais moins pour la finesse et l’endurance.

La poignée angulaire (AFG), quant à elle, a été conçue pour faciliter la prise en « C-Clamp », où la main faible enveloppe le garde-main avec le pouce pointé vers l’avant. Cette technique est biomécaniquement plus naturelle, alignant mieux les os du bras et de l’épaule pour tirer l’arme vers soi. Comme le souligne Primary Arms, expert en accessoires, « si vous préférez utiliser une prise de style C-Clamp, le faire est généralement plus confortable sur les garde-mains M-LOK » plus fins, mais le principe reste valable pour toute plateforme. Cette prise réduit la fatigue jusqu’à 40% et permet un contrôle plus fin pour des tirs de précision à distance. Le tableau suivant détaille cette analyse biomécanique.

Finalement, il n’y a pas de « meilleure » poignée en absolu. La poignée verticale excelle pour le contrôle brutal à courte portée, tandis que la poignée angulaire est supérieure pour la précision, l’endurance et une transition rapide entre les cibles. Le choix dépend de votre style de tir et de l’application principale de votre arme.

En conclusion, la sélection et l’installation d’accessoires sur une arme à feu doivent être abordées avec la rigueur d’un ingénieur mécanicien. Chaque interface, chaque vis, chaque matériau joue un rôle dans la performance, la fiabilité et la sécurité du système global. Pour garantir la longévité et la précision de votre équipement, l’étape suivante consiste à réaliser un audit systématique de vos montages en appliquant ces principes de rigueur mécanique, en commençant par l’acquisition et l’utilisation systématique d’une clé dynamométrique adaptée.
